部分 組成
風機盤管體系組成部件：
風機盤管、進回水閥門、Y型過濾器、電磁閥/水閥、控制面板、送回風管及風口、保溫、新風管、水管、金屬軟管。
風機盤管是中心空調抱負的完畢產品，風機盤管廣泛應用于賓館、辦公樓、醫院、商住、科研機構等場所。其作業原理是風機將室內空氣或室外混合空氣經過
表冷器進行冷卻或加熱后送入室內，使室內氣溫下降或升高，以滿意人們的舒適性要求。
利益：體積小、效率高、噪音低、能耗低；機體結構精致，緊湊，堅固耐用，盤管選用優質鍍鋅板機殼，冷凝水盤選用模壓工藝一體成型，無焊縫、焊點、契合防火規范的保溫資料全體聯接于水盤。風機盤管是水體系中心空調完畢設備，用于舒適性空調運用。首要由換熱器，風機等組成，其作業原理是由兩個循環體系構成—風循環和水循環。水循環是中心機房過來的冷水（熱水）經過水管在換熱器內循環。
風循環是機組內不斷的再循環地點房間的空氣，使空氣經過冷水（熱水）盤管后被冷卻（加熱），以堅持房間溫度的安穩。
1、
風機盤管分類：

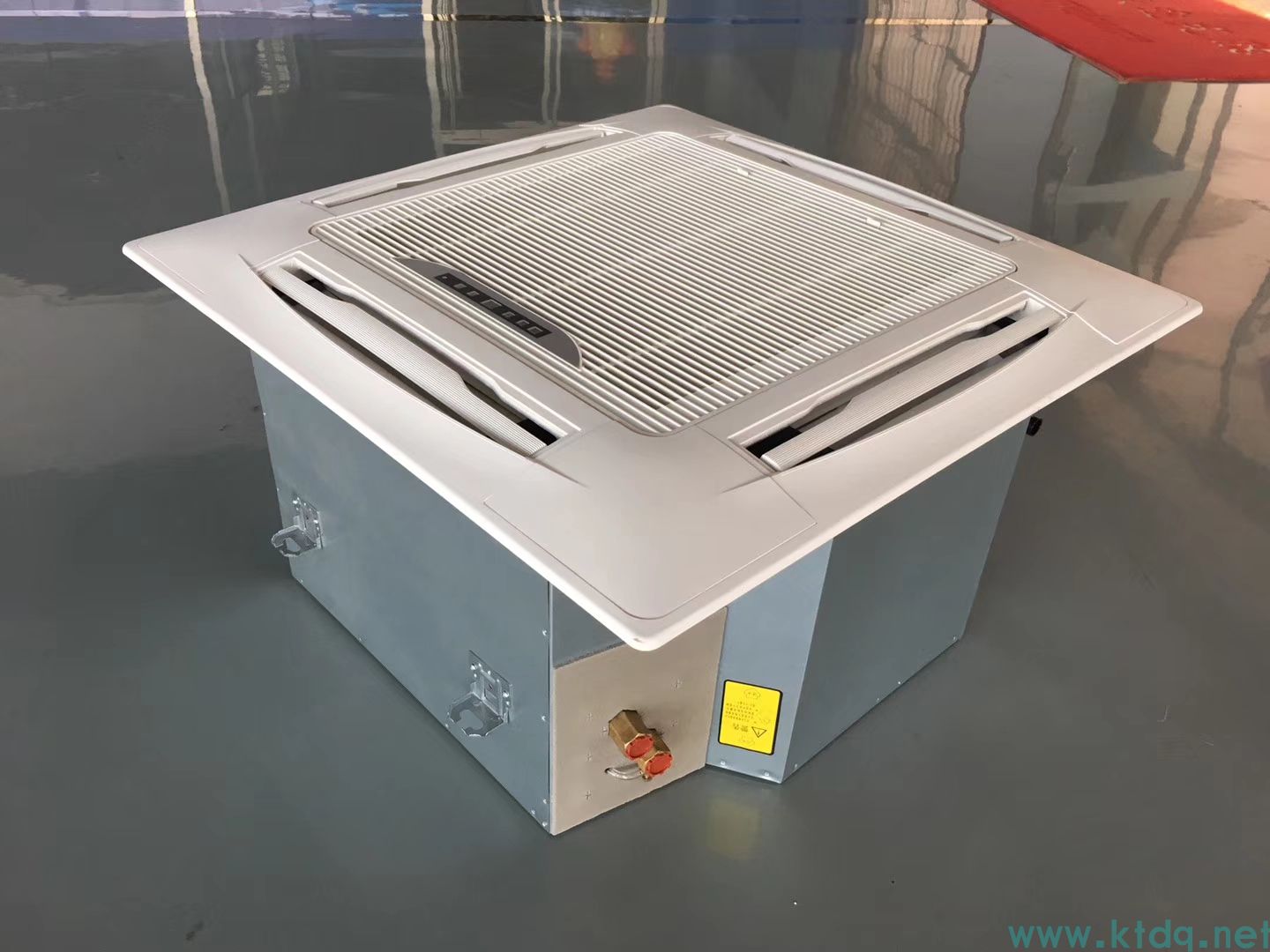

按結構分可分為：臥式、立式、壁掛式、天花吸頂式。
按設備方法可分：明裝、暗裝。
按冷卻方法可分：?jiǎn)卫?、冷暖雙用。
其中，臥式暗裝型要合作風管和風口運用。雖然風機盤管品種較多，但其結構、功用、原理迥然不同。
2、
風機盤管結構：
我們先了解下風機盤管首要構成部分：電器盒、電機、風輪、風機固定板、
表冷器、表冷器托盤、凝水盤。
風機盤管的首要資料：藍色親水泊表冷器。防滴漏凝水托盤：0.95厚純銅銅管：二、風機盤管拼裝全過程
一、設備表冷器
1、把表冷器托盤放到線體上查看表冷器有無殘損損壞。2、把表冷器固定在托盤上，要留神期間表冷器沒有翅片倒壞、翅片太濕、外表呈現白灰狀物體等不良現象。
二、設備上蓋、風機固定板保溫
上蓋板保溫選用的是黑色海綿，保溫隔音效果不錯，要留神粘貼到位、沒有褶皺、縫隙、歪斜等現象。終在風機固定板貼上海綿板。
三、裝電機首要查看電機有沒有導線破損等影響接觸的問題，然后供認合格后，裝上電機。四、裝風機
首要查看風機的風輪有沒有凹凸等變形現象，查看合格后，把風機和電機設備在一起，期間必定留神風輪不要設備反了圖片
五、設備風機、電機首要要查看風輪軸與電機軸是不是合作到位，然后把風輪與電機固定在一起。
六、設備凝水盤、上蓋板首要把表冷器放到凝水盤里邊，然后聯接固定，終蓋上上蓋板。七、固定風機組件
首要留神電機線必定放在電機組件下面空地的當?shù)?，以防?dǎo)線損壞，產生漏電事端。然后用氣動槍固定電機組件，上蓋板，托盤。八、接線圖與排氣閥貼上接線圖，必定留神健壯美麗，無褶皺。然后把排氣管插到排氣閥上，留神出口朝下。九、設備固定接線排與安檢檢驗
首要接線端子與固定板設備固定在一起，用螺絲釘聯接。然后取電機線，依照“黑—低、藍—中、紅—高、黃—零”的次序?qū)㈦姍C(jī)線插接到接線排上，插接要健壯，避免呈現墜落的現象。十、固定接線排以及安檢檢驗十一、固定接線排盒十二、套袋、封箱4、風機盤管接納圖與接線圖：風機盤管接納圖：
現在風機盤管常見接線如下：
風機盤管溫控器接線：
1、零線，2、前方，3、高級，4、中檔，5、等級低，6、開閥，7、關閥。
無閥風機盤管接線原理：依照?qǐng)D示進行接線，1號線接零線，2號線接前方，3號線接高級，4號線接中檔，5號線接抵御，把每根線刺進端口，用螺絲刀順時針擰緊。
兩線制閥風機盤管接線原理:
依照?qǐng)D示進行接線：1號線接零線，2號線接前方，3號線接高級，4號線接中檔，5號線接抵御，6號線接開閥，把每根線刺進端口，用螺絲刀順時針擰緊。
三線制閥風機盤管接線原理:
依照?qǐng)D示進行接線，1號線接零線，2號線接前方，3號線接高級，4號線接中檔，5號線接抵御，6號線接開閥，7號線接關閥，把每根線刺進端口，用螺絲刀順時針擰緊。
5、電動閥聯接接線圖
兩線電動二通截止閥：
實行器是兩線式，接零線和開閥線，無固定的聯接，可任意接這兩根線。替換時要封閉溫控面板。閥體為截止閥，有方向，接入水管時要留神水流方向與閥的方向是否共同，否則制冷量下降乃至不制冷。
兩線電動二通截止閥接線圖：
三線電動二通球閥：
實行器為三線式，接線方法為：棕色線接電源前方，黑色線接電源零線，藍色線接開閥線。嚴峻實行，不行接錯。替換時必須將風機盤管電源斷開，不行只封閉溫控面板，避免觸電。閥體為球閥，理論上無方向。
三線電動二通球閥接線圖：
測定此類溫控器電動閥接線柱的方法：
以下這種溫控器電動閥接線柱未標開閥、關閥，只標出閥1、閥2，一般狀況閥1為開閥，閥2為關閥。
若不供認可先接入前方和零線，通電，然后將面板封閉或在非制冷的方式，用電筆丈量閥1、閥2接線柱，有電的為關閥，無電的為開閥；又或許在制冷的方式下，有電的為開閥，無電的為關閥。
三、風盤選型
再講一下兩排管和三排管風盤怎么挑選。許多人覺得便是價格的差異，其實否則，它們有許多特性的差異。相同的送風量的狀況下，三排管的溫升或溫降比兩排管的更大，假如設備的場所要求相對安靜的話或許會挑選三排管更適宜。而挑選兩排管，相同的冷量或熱量時，風量更大，室內溫度梯度更低，舒適性好一些，但是噪音相對比較大。往常選型的時分還需求留神除濕量的問題，在南邊選型的時分優先選用三排管，它的除濕量更大，在北方的話挑選兩排管也可以。
風盤選型的時分還有一個需求留神的是假如說裝了二通閥、過濾器，優先考慮加長接水盤，由于風盤都需求日常的清洗和維護，在水質差的狀況下，可以經常把過濾器清洗一下。翻開之，假如運用的是一般的盤管，或許水就會直接掉到地上，假如挑選加長接水盤的話，可以直接把水放到接水盤里邊去，這也就能避免許多水泄露的事端。
風盤選型和核算
任何時分設備給的參數都是在額外工況的狀況下，不要看一個風盤可以配多少平方，這個都是忽悠人的。德州春意空調設備有限公司在供冷的時分，環境溫度是27℃，供水7℃，在這種狀況下才或許達到額外才華，供熱的時分是15℃。這個時分就需求對風盤的才華進行批改
風盤相對于暖氣片是對流的，而且是強對流的，因而與環境溫度、水溫、風量是一個近似線性的聯系。這里有兩個公式：
四、毛病與修補
常見問題及解決方法：風機盤管接水盤溢水
這個問題是現在空調箱運用中產生為遍及的一個現象，用戶的反響也為劇烈。一般風機盤管接水盤頻繁溢水狀況首要要考慮冷凝水凝集過量的原因，www.ktdq.net其次考慮接水盤尺度和風盤風量是否不契合國標規范，風機盤管的接水盤的尺度和深度都有嚴峻的規范，對應風量也是依據機型經過嚴峻的科學檢測和試驗的。構成這個問題的原因有這樣幾點：
（1）頂風面風速過大。
（2）表冷器處于負壓段，機組出廠時沒設水封。
（3）凝集水盤的長度和深度不行。
（4）風機盤管出風口所處環境溫差較大，導致冷凝水大量凝集。
除了以上幾個首要問題外，我們?cè)诓樵儠r(shí)還應留神下面幾個“小”問題。
1、選用雙風機的空調器送風機風壓應大于回風機的風壓，否則會產生新風吸不進來的現象。
2、風機盤管面板資料應優先選用鋼板（外表噴塑）如選用玻璃鋼資料做面板應留神防火問題。
3、大風量風機盤管內應設分風板以氣流可以增均勻流經過濾器和表冷器。
4、對大風量風機盤管機組宜考慮將某些功用段吞并（如將表冷段與加熱段吞并）以削減機組長度。
5、大風量空調機組應考慮將風機電機設置于箱體外部以節省能耗。
五保養
當盤管對空氣進行降溫去濕處理時，風機盤管所產生的凝集水會滴落在接水盤中，并經過排水口排出。由于風機盤管的空氣過濾器一般為粗效過濾器，一些小粉塵會穿過過濾器孔眼而附著在盤管外表，當風機盤管外表有凝集水構成時就會將這些粉塵帶落到滴水盤里。因而，對接水盤必須進行定時清洗，將沉積在接水盤內的粉塵清洗潔凈。否則，沉積的粉塵過多，一會使接水盤的容水量減小，在凝集水產生量較大時，由于排泄不及時構成凝集水從接水盤中溢出損壞房間天花板的事端；二會堵塞排水口，相同產生凝集水溢出狀況；三會成為細菌、乃至蚊蟲的滋生地，對地點房間人員的健康構成威脅。
